工廠有ict測試機現貨,并備有樣機演示,歡迎參觀指導！

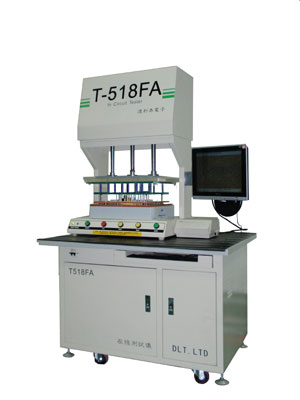

| ICT測試機T-518FA先進的測試技術 |
● 先進的電解電容極性測試技術可測率高達100％。
● 開短路及IC保護二極體之測試程式自動學習生成。
● 電腦自動隔離點選擇功能，最高可達10個點。
● 多連板程式自動生成功能。
● CMOS+RELAY結合的開關板設計，使測試既快又穩定
● R.L.C相位分離技術
● 雜散電容OFFSET功能
● 系統自我診斷功能。
● 完整的統計報表功能，資料可自動存儲，不因斷電而丟失數據。
● 對小電阻使用特殊四線式測試模式，可排除探針與電路板之間不穩定接觸電阻。
● 應用IC Clamping Diode特性，檢測IC腳位故障及焊接不良。
● 體積小，重量輕，使用靈活，符合高科科技產品輕，薄，短，小的要求 |
| ICT測試機T-518FA系統規格 |
| 測試點數 |
標準配備：320點最大可擴充點數：1024點 |
| 測試時間 |
開/短路測試 : 1024點約0.5Sec每一零件 : 1ms ~ 40ms 可調 |
| 測試步驟 |
無限制 |
| 隔離電路 |
隔離點自動選擇，每測試步驟10點 |
| 開關板 |
每一開關板有64通道 |
| 測試范圍 |
電阻：0.05Ω至40MΩ 二極管0.1 ~ 6V
電容：1.0pF至40mF 穩壓二極管0.1 ~ 14V
電感：1.0uH至50H 電晶體三端測試Vds, Cds , Rd(on) |
| |
| |
| 可測電路板尺寸 |
500mm x 350mm更大尺寸基板可依需求訂作 |
| 主控制電腦 |
Pentium等級以上 |
| 顯示器 |
15寸液晶顯示器 |
| 打印機 |
EPSON 40行雙色打印機 |
| 記憶設備 |
512M |
| 硬盤 |
80GB |
| 操作系統 |
windows系統 |
| RLC串并聯 |
采用頻率測試法或相位分離法 |
| 電解電容器極性測試 |
3端電解電容極性測試 |
| 空焊測試 |
應用IC Clamping Diode特性解決IC空焊問題 |
| 信號源 |
AC 電壓 : 10mVPP ~ 2500mVPP
DC 電壓 : 10mV ~ ±1250mV
AC/DC 電流 : 10uA ~ 20mA |
| 工作氣壓 |
3 ~ 6Kgs/CM2 |
| 使用電源 |
AC 220V±10% 50Hz |
| 機器尺寸 & 重量 |
1000mm(W) x 750mm(D) x 1600mm(H) , 約 200Kg |
| 規格若有變動，則以本公司新發布之規格為準。 |
|
